Cabina de Pintura para Camiones Mineros
Cabina de Pintura de 10m de largo por 5m de ancho con sistema de extracción múltiple con operación 24x7.
Instalación de Cabina de Pintura para Camiones Mineros en Chile
Comercial Click ha desarrollado e implementado una cabina de pintura de grandes dimensiones especialmente diseñada para atender las necesidades de la industria minera en Chile. Con una configuración de extracción lateral y un diseño robusto, esta solución permite la pintura eficiente y segura de vehículos de gran tonelaje en ambientes exigentes.
Ubicación del Proyecto
Minería en Santiago de Chile – Cliente confidencial.
Esta Cabina de Pintura opera al interior de una bodega gracias a la incorporación de múltiples sistema de filtrado que permite extraer y filtrar todos las partículas y solventes propios del proceso de pintura, operando por sobre la norma ambiental establecida en Chile.
Dimensiones y Diseño
- Dimensiones interiores: 10.000 × 5.000 × 5.000 mm
- Dimensiones exteriores: 10.138 × 7.600 × 6.290 mm
- Tipo de extracción: doble lateral
- Estructura: marco de acero con paneles de acero color blanco, aislación EPS de alta densidad
Especificaciones Técnicas Relevantes
- Iluminación: 48 luces de techo y 56 luces laterales, IP55, >1000 LUX
- Ventilación: 2 ventiladores centrífugos WDL-500 y 1 ventilador WDL-710 con capacidad de 45.000 m³/h
Sistema de Filtración
- Filtros de cartón tipo PAINT-STOP
- Filtro tipo bolsillo GS20 (G3), filtro de techo YS-600G (F5)
- Filtro de recirculación de fibra de vidrio PA-50 (G3)
- Filtro de extracción de fibra de vidrio + carbón activo granulado
Beneficios para el Cliente
- Alta eficiencia en el secado y pintado de vehículos de gran tamaño
- Operación continua, incluso en invierno
- Reducción del tiempo de trabajo y mayor productividad
- Mejor control ambiental y cumplimiento normativo
|
Escríbenos
contacto@comercialclick.cl |
Preparación de la Cabina de Pintura CLK-TB 10
Adecuación de los equipos y piezas antes de iniciar el proceso de pinturas de piezas de camiones para la minería
Preparación
Detalles del preparado de piezas para si pintura.
Disposición de piezas para el pintado sobre carros especialmente diseñados para optimizar este proceso.
Área de trabajo en exposición sin afecta al resto de la bodega, gracias a su capacidad de extracción de partículas.
Inicio del proceso de pintura en la Cabina de Pintura CLK-TB 10
configuración de los equipos para iniciar el proceso de pinturas de piezas de camiones para la minería
Preparación
Detalles del preparado de piezas para si pintura.
Disposición de piezas para el pintado sobre carros especialmente diseñados para optimizar este proceso.
Área de trabajo en exposición sin afecta al resto de la bodega, gracias a su capacidad de extracción de partículas.
Proceso de pintura en la Cabina de Pintura CLK-TB 10
configuración de los equipos para iniciar el proceso de pinturas de piezas de camiones para la minería
Preparación
Detalles del preparado de piezas para si pintura.
Disposición de piezas para el pintado sobre carros especialmente diseñados para optimizar este proceso.
Área de trabajo en exposición sin afecta al resto de la bodega, gracias a su capacidad de extracción de partículas.

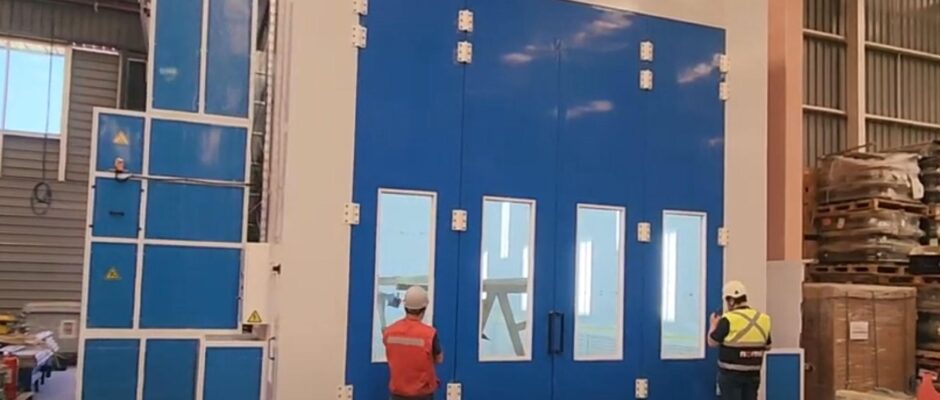

Exterior de la Cabina de Pintura CLK-TB 10
Permite una estanquedad
Exterior
Cabina de Pintura CLK-TB 10 en proceso de pintura.
Relación de dimensiones respecto de una persona, en cuanto al acceso y su altura total.
Revisión de su unidad de tratamiento de aire, a su costado izquierdo.
Interior de la Cabina de Pintura CLK-TB 10
Permite una estanquedad
Interior
Acceso a la Cabina de Pintura CLK-TB 10 en operaciones
Detalles de su interior en cuanto al espacio útil, iluminación y doble filtrado por los costados.
Exterior e Interior de la Cabina de Pintura CLK-TB 10
Permite una estanquedad
Exterior
Cabina de Pintura CLK-TB 10 en proceso de pintura.
Relación de dimensiones respecto de una persona, en cuanto al acceso y su altura total.
Revisión de su unidad de tratamiento de aire, a su costado izquierdo.
|
|
