Cabina de Pintura Industrial CLK-TB

Cabina de Pintura Industrial

La Cabina de Pintura Industrial de fabricación china, se destaca por su versatilidad en sus dimensiones, componentes y diseño, ofreciendo múltiples soluciones de pintura y secado de alta calidad, tanto para la industria automotriz como para otras aplicaciones industriales, como lo son la aeronáutica, naval, producción de muebles y partes mecánicas en serie, construcción, equipos industriales y electrodomésticos, por mencionar algunos.

Características Principales

Diseño Modular y Versátil:
- La Cabina de Pintura Industrial CLK-TB cuenta con un diseño modular que permite su personalización según las necesidades específicas del cliente. Es posible configurar las dimensiones de la cabina desde 10.000 mm X 5.000 mm X 5.000 mm (Largo Ancho y Alto) hasta 20.000 mm X 14.000 mm X 8.000 mm. Además, existe 2 opciones de quemadores, múltiples opciones de iluminación led, entre otras opciones.
Sistema de Ventilación Eficiente:
- Equipado con un sistema de ventilación de alta eficiencia, la cabina asegura un flujo de aire uniforme, reduciendo la presencia de partículas y mejorando la calidad del acabado gracias a su ambiente de trabajo controlado. Este sistema incluye filtros de aire avanzados en 3 zonas de la cabina que capturan contaminantes, proporcionando un ambiente limpio y seguro para su proceso de pintura y secado.
Control de Temperatura y Humedad:
- La cabina integra un sistema de control preciso de temperatura y humedad, esencial para obtener un acabado perfecto y consistente. Este control se ajusta automáticamente para mantener las condiciones óptimas durante todo el proceso de pintura.
Iluminación LED de Alta Intensidad:
- La iluminación LED de alta intensidad garantiza una visibilidad excelente dentro de la cabina, permitiendo a los operarios realizar su trabajo con mayor precisión y detectar cualquier imperfección de inmediato.
Sistemas de Seguridad Avanzados:
- Diseñada con múltiples sistemas de seguridad, la Cabina de Pintura Industrial CLK-TB protege tanto a los operarios como al equipo. Incluye sensores de gas, sistemas de extinción de incendios y alarmas que aseguran un entorno de trabajo seguro.

Filtros

Ingreso de aire:
- Cabina de Pintura Industrial CLK-TB esta equipada con Filtros para Retención de Polvo Clase G3 y G4 .
Extracción de aire:
- Filtros de Cartón Plegado para el proceso de extracción lateral
- Filtro Fibra de Vidrio PAINT-STOP para la extracción de aire por el piso de la cabina.
- Así nunca tendrá detenida su cabina de pintura industrial por falta de repuestos o filtros, manteniendo una operación 24 X 7.
Todos lo filtros para cabinas de pintura:
- Revise todos nuestros filtros en Comercial Click > Filtros para Cabinas de Pintura para distintas marcas y modelos de cabinas de pintura..

Beneficios

Calidad de Acabado Superior:
- La repetición de trabajos debido a problemas de calidad en el pintado puede perjudicar gravemente su negocio, especialmente cuando el rechazo proviene de sus clientes, poniendo en riesgo su reputación. Evite estos inconvenientes con la avanzada tecnología de ventilación y control ambiental de nuestra Cabina de Pintura Industrial CLK-TB. Esta cabina garantiza acabados de pintura uniformes y de alta calidad, minimizando los defectos y mejorando el resultado final.
Ahorro Energético y Eficiencia:
- El diseño de aislación eficiente y los sistemas de recuperación de calor incorporados permiten un ahorro significativo de energía, reduciendo los costos operativos y contribuir a un menor impacto ambiental.
Versatilidad de Aplicación:
- Ideal para la industria automotriz de gran embergadura, esta cabina también es adecuada para aplicaciones en la industria aeronáutica, naval y manufacturera, ofreciendo resultados excepcionales en diversas superficies y materiales.
Facilidad de Mantenimiento:
- Diseñada para un fácil mantenimiento, la Cabina de Pintura Industrial CLK-TB incluye componentes accesibles y sistemas automáticos de limpieza de filtros, reduciendo el tiempo de inactividad y prolongando la vida útil del equipo.
Mejora de la Productividad:
- Al proporcionar un ambiente controlado y seguro, la Cabina de Pintura Industrial CLK-TB permite a los operarios trabajar de manera más eficiente y rápida, aumentando la productividad y la capacidad de producción.

Cabinas Industriales instaladas

Revisa algunos proyectos que hemos desarrollado en la minería y el sector automotriz. Puedes encontrar más instalaciones en nuestra sección Trabajos Realizados

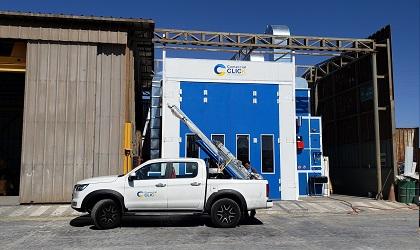

Cabina de Pintura Industrial de grandes dimensiones para la minería

Cabina de pintura industrial de 10x5x4m con sistema de extracción lateral. VER MAS DETALLES →

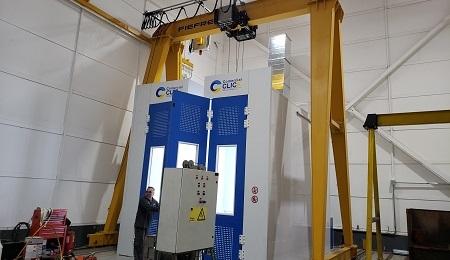

Cabina de pintura industrial para Puente Grúa

Cabina de pintura industrial para piezas de alto tonelaje VER MAS DETALLES →

Cabina de Pintura Industrial Extracción Lateral

Cabina de intura industrial de 10x5x3m con sistema de extracción lateral. VER MAS DETALLES →

Cabina de Pintura Retráctil

Cabina de pintura retráctil de 10x7x5,5m con sistema de extracción lateral por ambos lados. VER MAS IMAGENES →

CARACTERÍSTICAS TÉCNICAS DESPACHO CLIENTES PREGUNTAS FRECUENTES

CARACTERÍSTICAS TÉCNICAS

Dimensiones (preconfiguradas)
Interior: 10.000 mm.x 5.000 mm. x 5.000 mm. (Largo x Ancho x Alto)
Interior: 12.000 mm.x 5.000 mm. x 5.000 mm. (Largo x Ancho x Alto)
Interior: 15.000 mm.x 6.000 mm. x 5.000 mm. (Largo x Ancho x Alto)
Interior: 20.000 mm.x 14.000 mm. x 8.000 mm. (Largo x Ancho x Alto)

Para otras dimensiones específicas, escribanos a contacto@comercialclick.cl o llámenos a +562 3324 7534.

Flujo de aire vertical.
Sistema de ventilación mediante 2 unidades electro-ventiladoras con turbinas de alta presión y paletas reversibles, acopladas directamente a los motores, con las siguientes ventajas:

- Volumen de aire constante incluso cuando los filtros están sucios y obstruidos.
- Menor número de cambios de filtros, menores costos operativos.
- Alta eficiencia gracias al acoplamiento directo ventilador-motor (sin uso de correas o poleas), lo que genera un ahorro de energía.

100% de extracción de aire durante la fase de pintura.
Recirculación durante la fase de horneado/secado ofreciendo las siguientes ventajas:

Tiempos de horneado más cortos.
Ahorro significativo de combustible.
Horneado uniforme en todos los puntos del vehículo gracias a la distribución homogénea del aire caliente dentro de la cabina de pintura.

CABINA DE PINTURA

Paredes de doble capa, tipo sándwich, autoportantes y modulares, con paneles preensamblados, hechos de chapa de acero galvanizado, pre-revestido y protegido con película de PVC (grosor final de los paneles 70 mm), con aislamiento interno de PU o poliestireno. Pintura blanca por dentro y por fuera.
Características del aislamiento:
- Material: Poliuretano o Poliestireno.
- Material aglutinante: resina termoendurecible.
- Clasificación: retardante de fuego.
- Temperatura máxima de operación: 80°C.
- Grosor inicial: 70 mm.

Postes de conexión de los paneles, con forma de perfiles en H con bordes doblados; hechos de chapa de acero galvanizado, los postes forman la estructura de soporte de la cabina y garantizan una excelente estanqueidad y una expansión térmica libre de los paneles.
Puerta principal de 3 o 4 alas, con un espacio libre de 3.000 x 3.200(H) mm, con dispositivo de salida de emergencia.
Vidrio templado de seguridad para las ventanas de las puertas y las luces.
Puerta de servicio lateral con espacio libre de 700 x 2.000(H) mm, dispositivo de salida de emergencia.
Plenum hecho de paneles modulares de techo autoportantes, de chapa de acero galvanizado.
Celdas de filtración colocadas en el área del techo de la cabina, consistentes en:
- Marcos perimetrales hechos de chapa de acero galvanizado, pre-revestido y protegido con película de PVC; con una ranura en todo el perímetro, para contener y proteger el borde del tapete del filtro.
- Soportes centrales para el tapete del filtro, construidos con varillas de acero galvanizado.
- Soportes de fijación para las celdas de filtración, diseñados para proporcionar una estanqueidad perimetral perfecta del filtro; los marcos del filtro se pueden colgar en bisagras para un reemplazo rápido y fácil de los tapetes del filtro.

ILUMINACIÓN

Luces de techo con tecnología LED ubicadas en ambos lados en un ángulo de 45°.
Luces en paneles laterales con tecnología LED, instaladas verticalmente.

Entrega: 90 días. Instalación sin costo.

Despacho: sin costo para ciudad de Santiago. Para regiones disponemos de múltiples opciones para su traslado.
Nuestro servicio de instalación entrega 100% operativa tu Cabina de Pintura Industrial CLK-TB en cualquier punto de Chile. Tenemos las mejores soluciones para Regiones y Fuera de Chile.

contacto@comercialclick.cl

+56 2 3324 7534

Contacto

Detalles

Puerta Acceso Principal

Disposición: 3-4 hojas plegables.

Medidas: Ajustables según sea el ancho y alto de cada cabina. El ancho total de las puertas van desde los 3.000 mm a los 7.500 mm, mientras que el alto va desde los 3.200 mm. a los 6.500 mm.

Acceso visual por vidrio templado.

Operación manual con sistema de seguridad para apertura/cierre.

Sistema de iluminación

Equipos de luces LED (de bajo consumo) instalados en ángulo de 45° en ambos costados, logrando una iluminación homogénea.
Equipos de luces LED instalados en techo y paneles laterales.

UNIDAD DE CALEFACCIÓN

Quemadores marca Riello.
Opciones Diesel y Gas.
Opciones potencia según medidas de la cabina

Han confiado en nosotros

Nuestros cliente en más de 6 rubros

Preguntas frecuentes

Si tienes alguna duda o consulta, escríbenos a contacto@comercialclick.cl o llamanos al +562 3324 7534

¿Cuáles con las obras civiles necesarias para operar una Cabina de Pintura?
Son 3 obras civiles necesarias para la instalación y operación de una cabina de pintura
- Losa nivelada
- Red eléctrica
- Red neumática
¿La Cabina de Pintura incluye las obras civiles necesarias?

No. El precio de la cabina no incluye ninguna de las obras civiles requeridas.
¿Cuántos días tarda en instalar la Cabina de Pintura?

Aproximadamente 7 días hábiles, dependiendo de las dimensiones de cada cabina
¿Cuántos días tarda la entrega de la Cabina de Pintura?

La entrega es en 60 días
¿El despacho o traslado está incluido?

No hay costo asociado para la ciudad de Santiago. Para el resto de la región metropolitana y regiones del país, disponemos de múltiples opciones de transporte
