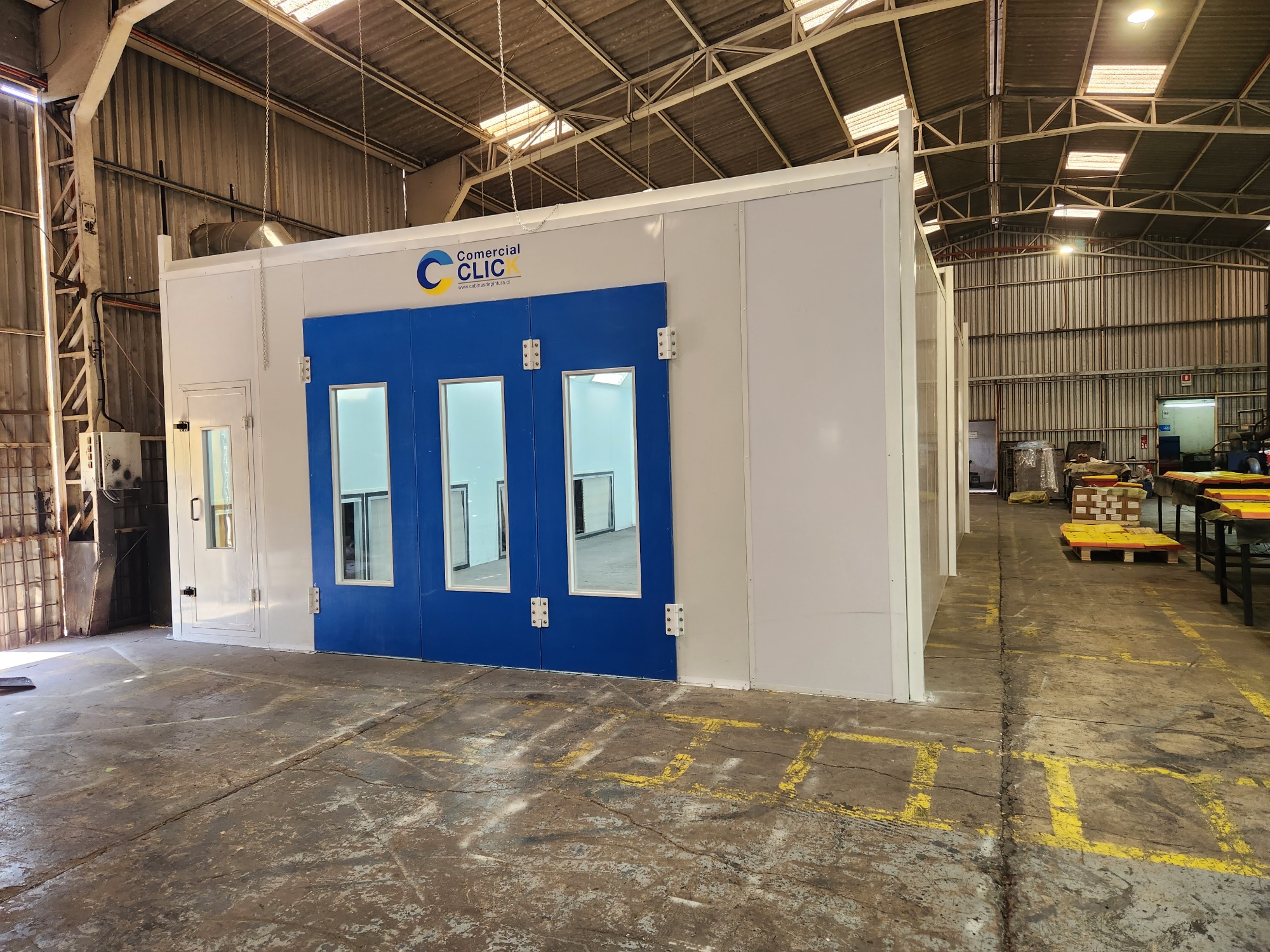

Cabina de Pintuta con extracción lateral instala al piso

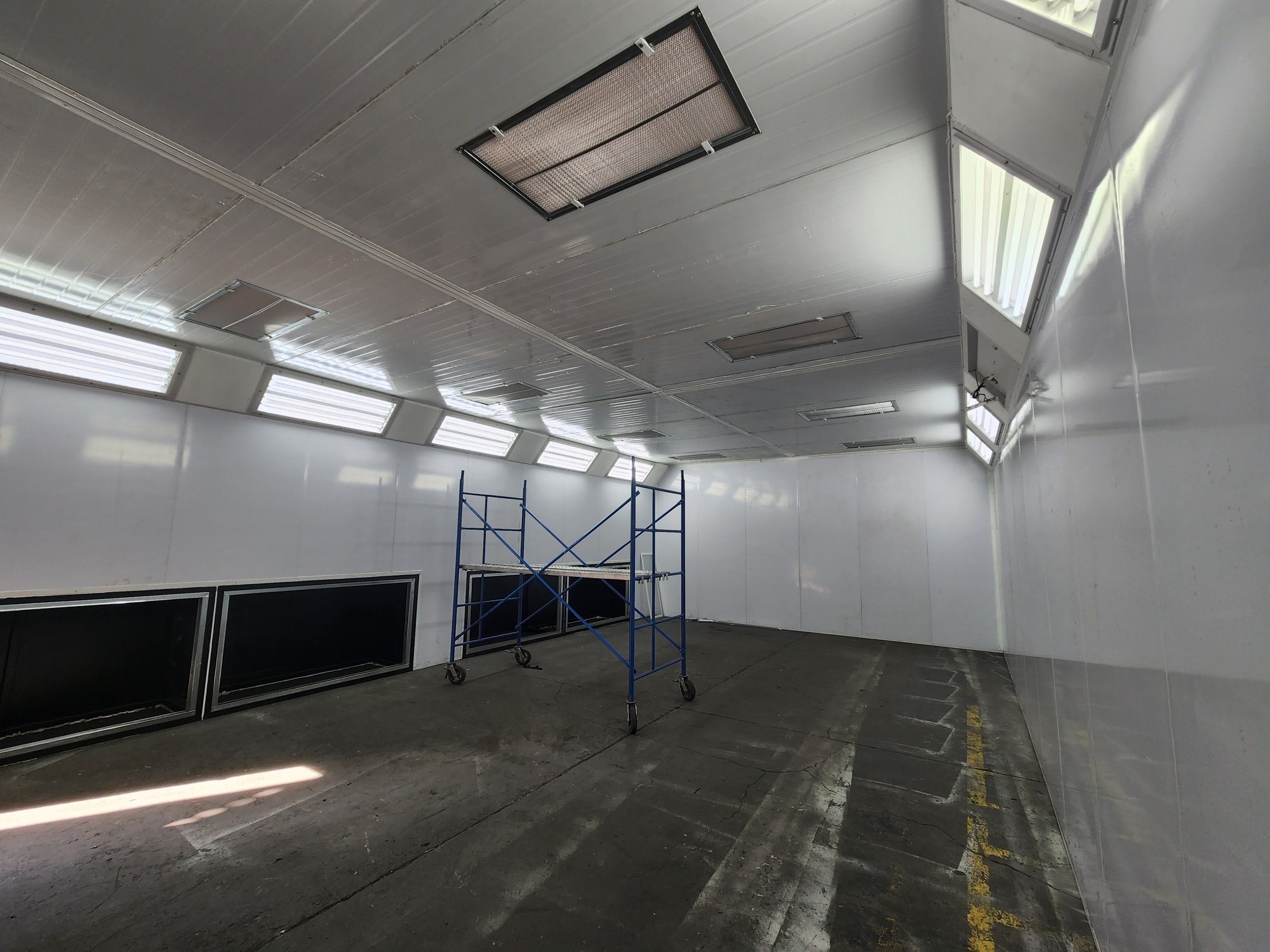

Interior de Cabina de Pintuta con extracción lateral instala al piso
Extracción en Cabina de Pintuta con extracción lateral instala al piso

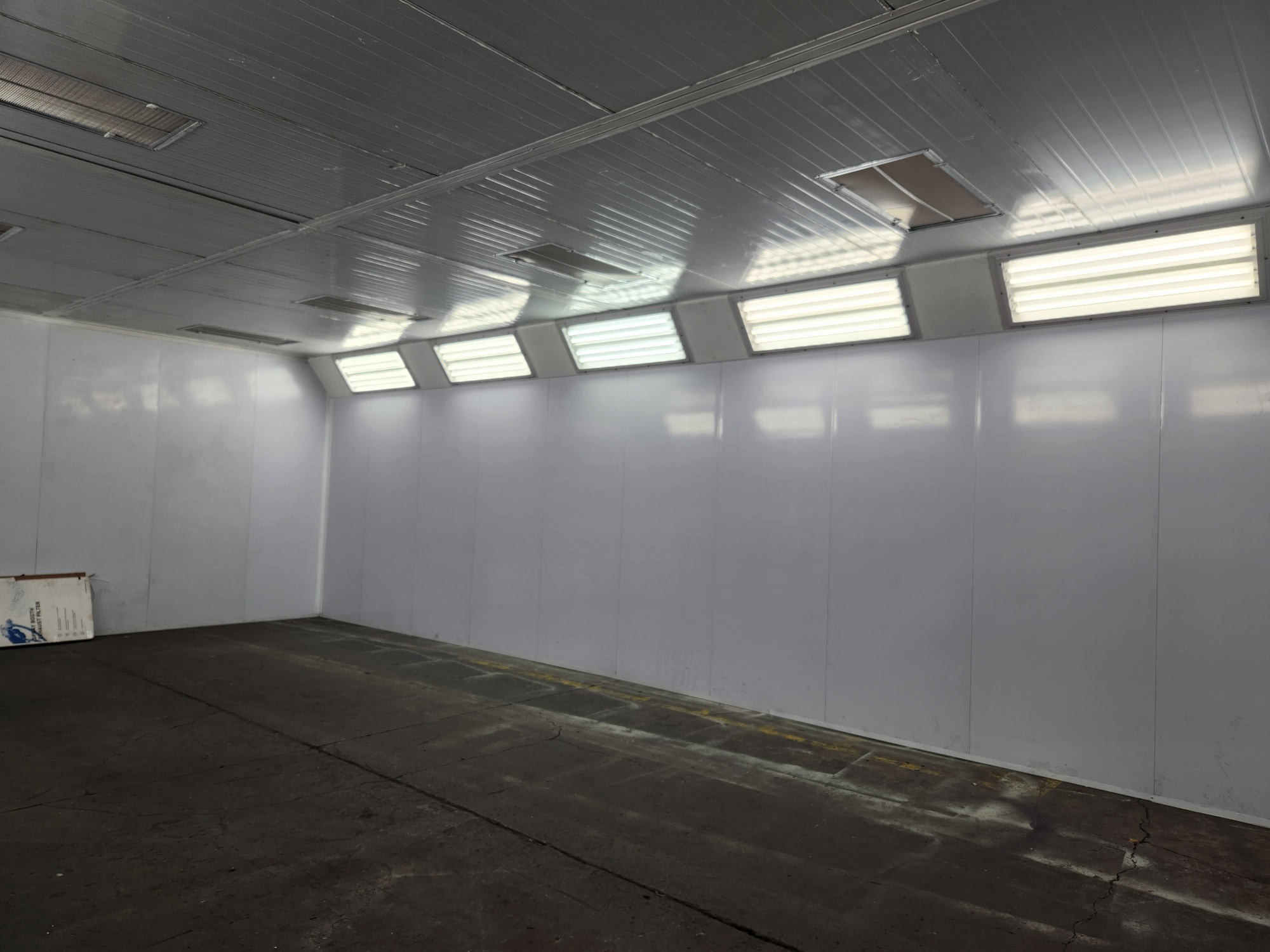

Iluminación interior en Cabina de Pintuta con extracción lateral instala al piso
Cabina de Pintuta con extracción lateral instala al piso

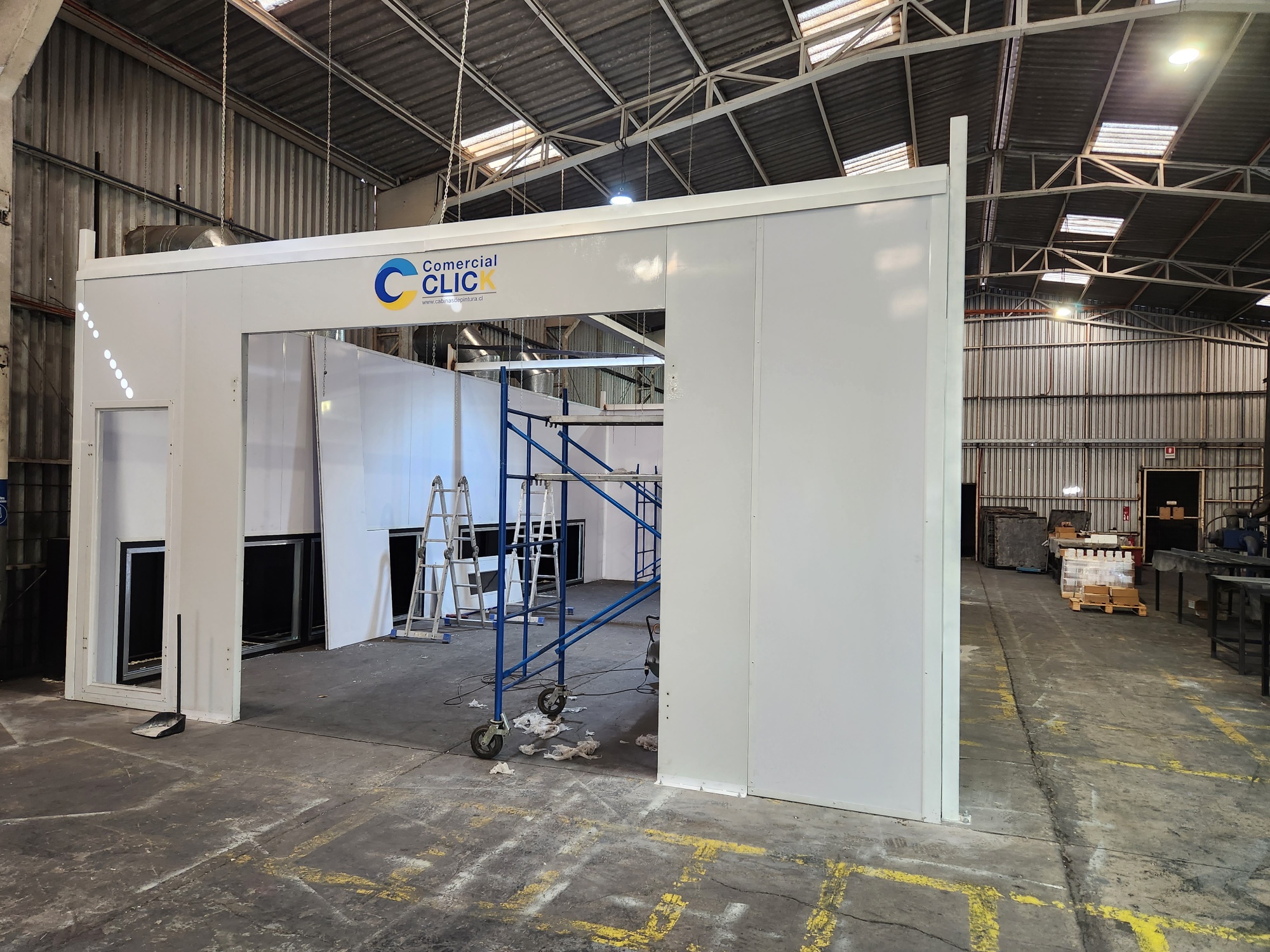

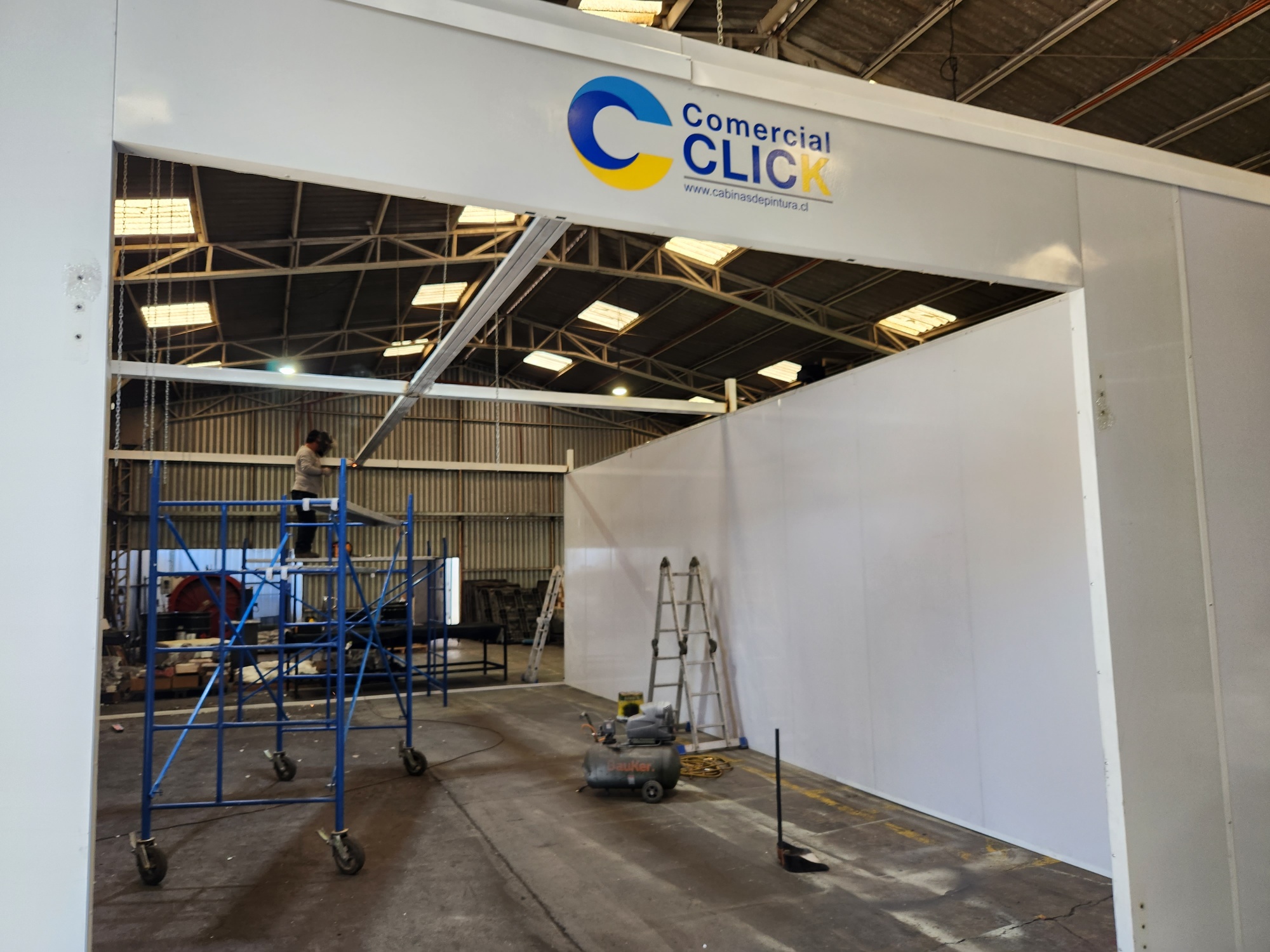

Proceso de instalación
Proceso de instalación

Cabina de Pintura Industrial con extracción latera al piso

Nuestras Cabina de Pintura Industrial con extracción latera permite el ingreso de carros de pintura y grúas horquillas soportando grandes cantidades de peso. Esto gracias que es instalada directamente en la losa del galpón, permitiendo además, un acceso ágil y fluido al no existir diferencias de altura entre el interior de la cabina y su exterior. Todo esto permite diminuir los tiempos totales de pintura logrando pintar más piezas diariamente.

Esta cabina de pintura corresponde al modelo CLK-T SP Downdraft lateral con dimensiones personalizadas.

Resumen general

Dimensiones interiores:

Largo : 10.000 mm

Ancho : 5.000 mm

Alto : 3.000 mm

Dimensiones exteriores:

Largo : 10.100 mm

Ancho : 6.840 mm

Alto : 3.100 mm

Características generales:

Capacidad de flujo de aire: 20.000 m3/h

Potencia térmica: No requerido

Nivel de ruido: 70 a 85 dB

Temperaturas de operación:

Fase de pintado : Temperatura ambiente

Fase de secado : Temperatura ambiente

Consumos:

Eléctrico total : 5,28 kW

Diésel : No requerido

Hablemos sobre tu proyecto

Queremos conconcer los detalles de tus proyectos o desafíos para encontrar la mejor forma de asesorarte.

Escríbenos
contacto@comercialclick.cl

LLámanos
+562 3324 7534

Déjanos tu mensaje
Formulario

Detalles

Cabinas de Pintura CLK-T-SP extracción lateral

Puerta Acceso Principal

Disposición: 3 hojas plegables.
Medidas: 3.000 mm de ancho, 2.600 mm de alto para el acceso completo.
Acceso visual a través de vidrios templados en cada una de las hojas.
Operación manual con sistema de seguridad para apertura y cierre.
Cierre hermético para cada una de las hojas para garantizar una alta estanquedad.

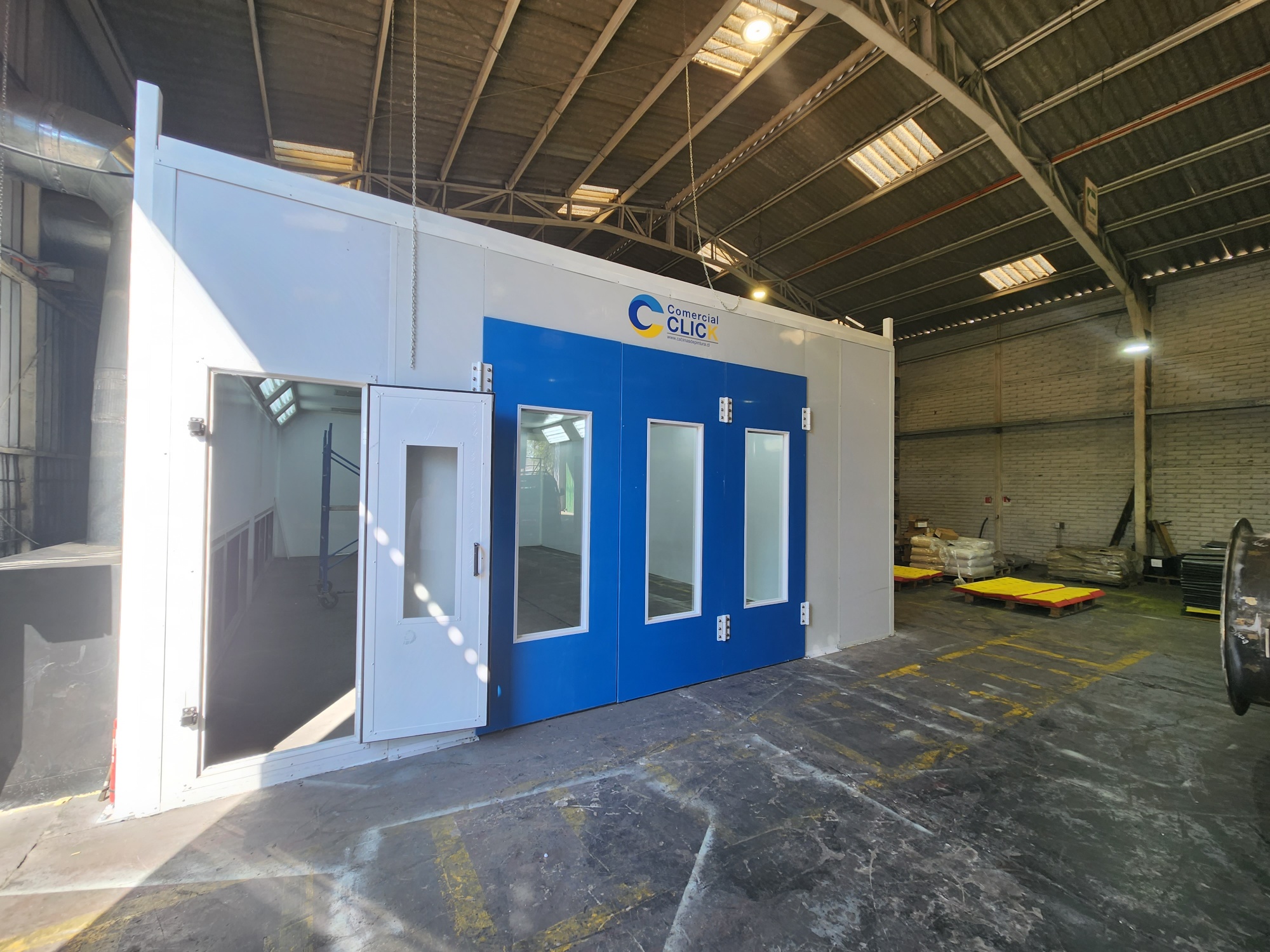

Acceso personalizada a la cabina de pintura

Puerta de Acceso de Operador

Ubicación personalizada, desplazándola desde uno de los costado a la cara frontal de la cabina de pintura.

Apertura simple hacia el exterior de la cabina.
Acceso visual a través de vidrio templado en la hoja.
Medidas: 2.000 x 700 mm de alto y ancho (estándar).
Acceso con cierre a presión como medida de seguridad al detectar un eventual exceso de presión al interior.

Sistema de iluminación

Equipos de luces LED (de bajo consumo) instalados en angulo de 45° en ambos costados, logrando una iluminación homogénea.
10 lámparas con 4 tubo LED cada una. Ubicadas en grupo de 5 lámparas en cada costado.
Sellado hermético a fin de aislar las conexiones durante el proceso de secado / horneado.
Bajo consumo: Sólo 880 W/h.

Cada 100 W adicionales en consumo, equivalen a $87.000 adicional cada año.

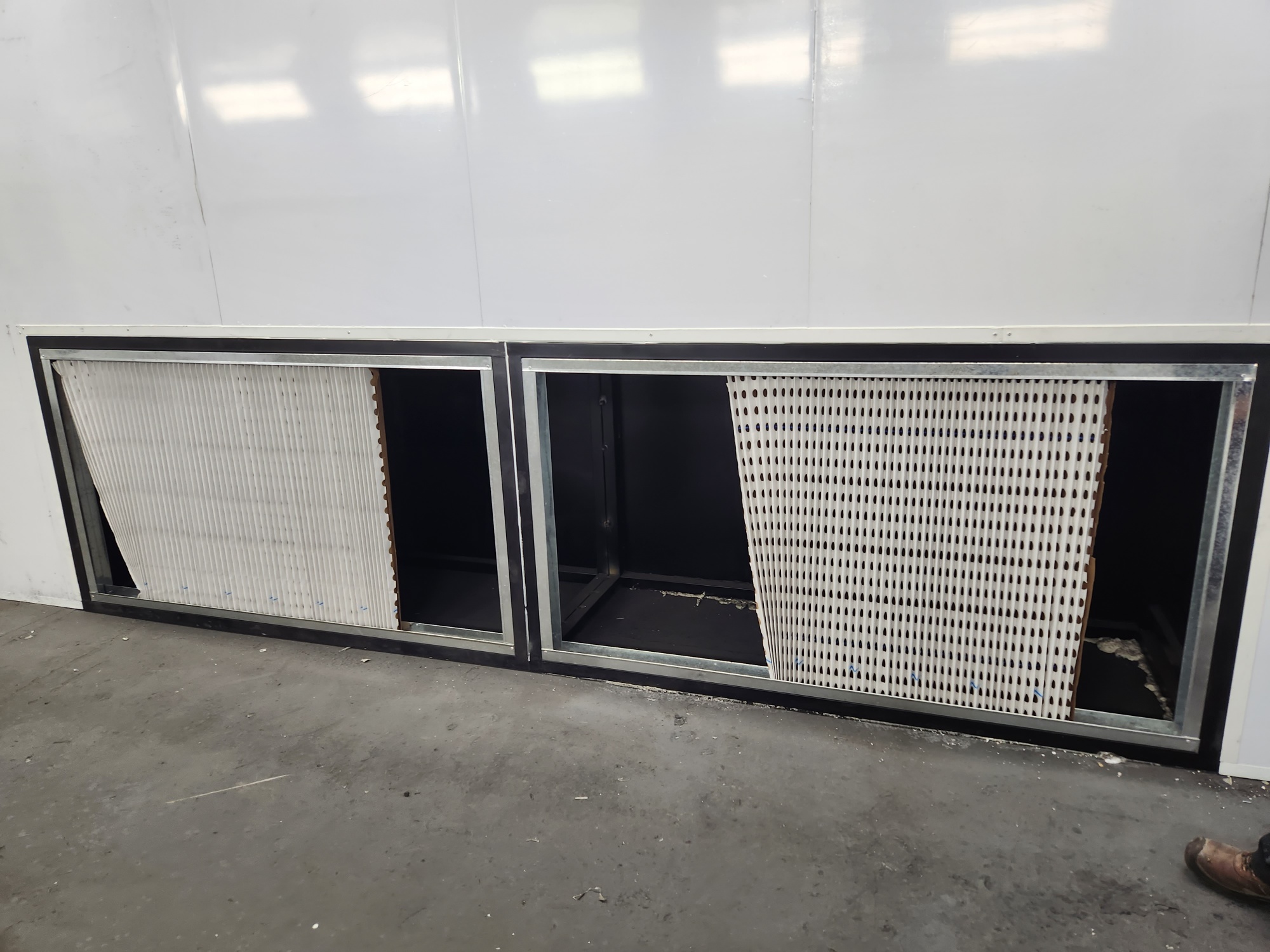

Filtrado al interior

Instalación de 4 secciones para filtros inerciales o de cartón plegado.
Cada sección puede estar compuesta por filtros inerciales y filtros de fibra de vidrio. Esto es utilizado para extraer el particular grueso, en primera instancia, y posteriormente, se extrae el particulado fino.

Sistema de aire (Ventilación)

Ventilador centrifugo de doble admisión accionado por correa con motor eléctrico fuera de flujo.
Motor: 2 Unidades de 2,2 KW – 380V.
Volumen de aire de 20.000 m3/h.
Ductos de 4 metros incluidos. Opcional: extender y/o modificar la ductería de extracción
