Cabina de Pintura para minibuses y vehículos medianos CLK-T RE 8.6m

Largo  : 8.600 mm

Ancho : 4.000 mm

Alto     : 3.400 mm

Largo  : 8.730 mm

Ancho : 5.840 mm

Alto     : 4.200 mm

Capacidad de flujo de aire: 32.000 m3/h

Potencia térmica: 260 kCal/h (232 kW)

Nivel de ruido: 70 a 85 dB

Fase de pintado        : 20 – 30°C

Fase de secado        : 80°C (máx)

Eléctrico total           : 24 kW

Diésel                        : 6-8 litros/h

Plataforma con extracción en todo el piso

Estructura metálica ubicada en todo el piso interior de la cabina, que sustenta al vehículo a pintar y junto con permitir una circulación vertical optimizada del aire (flujo laminar).

El piso es equipado con 5 filas de rejillas galvanizadas, diseñado para soportar un peso máximo de 650 kg. por punto de apoyo. De forma opcional es posible reforzar la plataforma para aumentar en 800kg el peso a soportar.

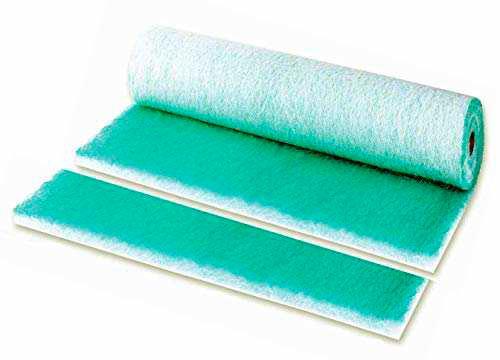

Bajo las rejillas se ubican los Filtros Paint-Stop junto con el sistema de extracción, elementos necesarios para realizar una primera filtración del particulado sólido proveniente del proceso de pintado.

La plataforma posee una altura de 300 mm, accediendo a ella por medio de 2 rampas de acero galvanizado. De forma opcinal, existe una rampa de acceso de todo el ancho de la puerta de acceso principal para facilitar el acceso de los vehículos.

Acceso principal con 3 hojas abatibles

Acceso de vehículo de hasta 3.200 mm. de alto, que permite un fácil y rápido acceso sin sacrificar el espacio exterior.

Puerta de acceso principal, azúl en su parte externa y blanca en su parte interna, fabricadas en marco de aleación de aluminio con aislación PU. Con apertura hacia el exterior, estas poseen un formato de 3 hojas abatibles para permitir un fácil acceso sin sacrificar el espacio exterior. Cada hoja posee vidrios templados para la visualización al interior de la cabina sin generar interrupciones durante el proceso de pintado / horneado.

Con dimensiones de 3000 x 3200 mm (ancho x alto ), cuenta con un dispositivo de apertura automática en caso de sobre presión al interior de la cabina.

Acceso del personal

La puerta de servicio cuenta con una ventana de seguridad para la inspección junto a un sistema de apertura automática como dispositivo de seguridad en caso de generarse una sobrepresión dentro de la cabina.

Puerta de servicio con medidas de 700 x 2000 mm ubicada a un costado de la cabina (existe la posibilidad de configurar su ubicación por parte del cliente) permite un fácil acceso sin interrumpir la filtración de aire ni alterar la temperatura de operación.

Paredes laterales

La Cabina de Pintura CLK-T RE 8.6 m posee paredes laterales fabricadas con paneles de poliestireno de 70mm. de espesor, recubiertas con placas metálicas de 0,5 mm. de espesor por ambos lados, logrando una densidad de 12 kg/m. Cada panel se encuentra prepintada de color blanco por ambos lados.

Estos paneles poseen una excelente aislación térmica y acústica, junto con una alta resistencia mecánica.

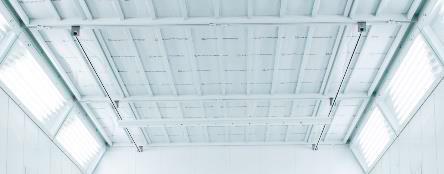

Iluminación interior LED

La iluminación interior de la cabina es proporcionada por 12 equipos de luces LED, ubicados en la unión de las paredes y el techo, dispuesta longitudinalmente en 45°por ambos costados, a lo largo de toda la cabina.

Característica
Equipo de luces LED
Protección: IP54
Certificación: CE
Iluminación Total: 800 LUX
Consumo Total: 1.056W

Equipo de iluminación opcional: lámparas led a 45° dispuestos verticalmente en las 4 esquinas

Unidad de Calefacción y Ventilación

Mientas que sistema de calefacción permite un horneado a 80° rápido, parejo y seguro, el sistema de calefacción permite genera un ambiente libre de partículas nocivas.

Característica

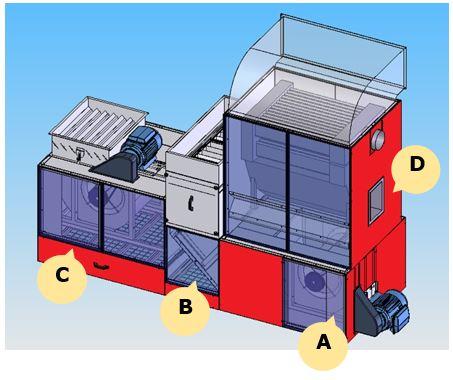

Compuerta de regulación eléctrica de entrada de aire.
(A)  Sistema de admisión de aire equipado con 2 ventiladores centrífugos de doble admisión accionado por correa, cada uno de 5,5 KW con una capacidad de aire de 32.000 m3/H (700Pa).
(B)  Sistema de filtros (carbón activado)
(C)  Sistema de extracción de aire con 1 ventilador centrífugo de doble admisión accionado por correa de 11 KW con una capacidad de aire de 32.000 m3/H (800 Pa).
(D)  Ubicación de quemador e intercambiador de calor
Recirculación parcial del aire durante la fase de horneado o curado.
Estructura exterior de habitáculos con chapa pintada, panel con aislamiento de lana de vidrio.
Compuerta neumática para cambio de ciclo.

Velocidad de aire de 0,25 m/s.
Nivel de ruido: 70 a 85 dB

Unidad de Calefacción

Permite mantener una temperatura de constante de 25° para el proceso de pintura todo el año. Además, permite elevar el interior a 80° en 4-5 minutos para un horneado rápido, parejo y seguro.

Característica
Intercambiador de calor equipado con quemador diésel marca Riello (Italia) de 260 kcal/h (232 kW/h).
Fase de pintado con temperatura de 20 – 35°C.
Fase de secado hasta 80°C.
Termostato de seguridad para exceso de temperatura
100% escape de aire durante la fase de pintura.
Consumo de diésel: 6-8 litros/h (en fase de levantamiento de temperatura)

Sistema de filtrado

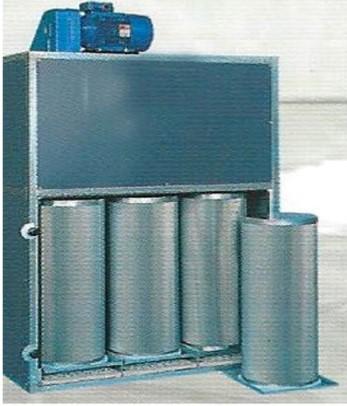

Con la incorporacion de cilindros de filtros de carbón activado es posible eliminar olores, soloventes, entre otros.

Admisión de aire con prefiltros y filtros de alta eficiencia para obtener un ambiente limpio durante el proceso de pintado y horneado.

Extracción de aire desde el interior de la cabina con filtros de fibra de vidrio PAINT-STOP para una primera etapa de filtrado. En una segunda etapa, se utilizan cartuchos de filtro de carbón activado en pellet para la eliminación de olores de solventes.

Certificación de Punto de Emisión

Junto con inscribir los punto de emisión, estos serán controlados anualmente.

Una vez instalada la Cabina de Pintura, cada cliente debe registrar los puntos de emisión (tanto de extracción como que combustión) ante el SEREMI. Comercial Click dispone de un conjunto de partner que se encargan de realizar tanto las mediciones requeridas como las certificaciones necesarias para entregar la cabina certificada y operativa.

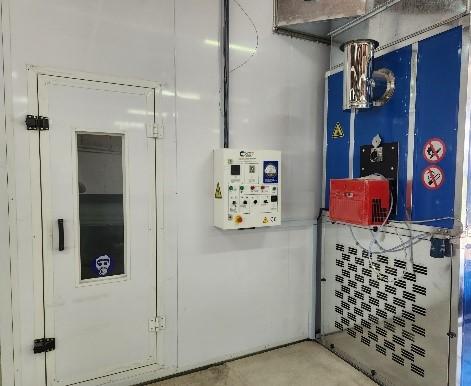

Sistema de Comando y Control

Tablero de control equipado para realizar los distintos procesos de trabajo: Pintado – Pintado con Temperatura – Secado.

Procesos controlados

Pintado
Pintado con Temperatura
Secado
Parada de Emergencia
Controlador de Temperatura
Tiempo de Secado
Horas de Trabajo
Indicador Exceso de Presión

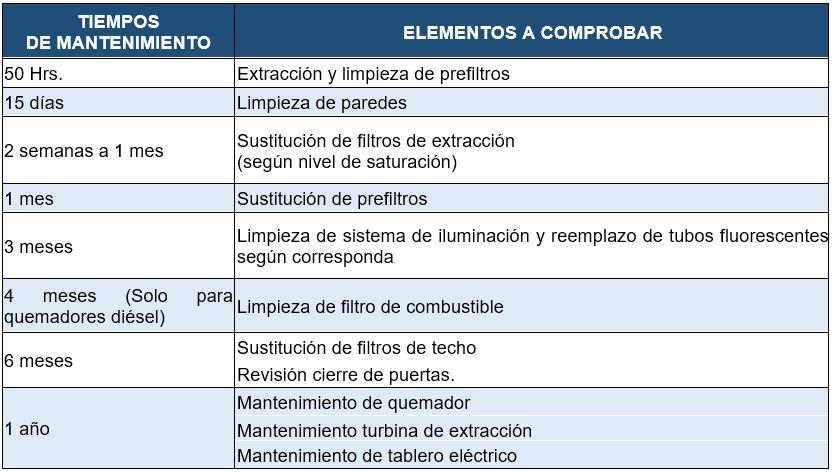

Mantenimiento regular

El mantenimiento regular es un proceso crítico para garantizar una correcta operación de la Cabina de Pintura CLK-T RE 8.6m, además de extender su vida útil.

El panel de control de la cabina cuenta un control de horas de operación, permitiendo estimar la ejecución de las diversas actividades de mantenimiento según el plan recomendado.

En Comercial Click contamos con todos los filtros necesario para su recambio, junto con un servicio de mantenimiento de alta calidad que se ajusta a sus condiciones y horarios de trabajo, permitiendo mantener 100% operativa su cabina de pintura sin generar interrupciones en su cadena productiva.
