Sistema de Plataforma

Estructura metálica ubicada en el piso interior de la cabina, que sustenta al vehículo a pintar, aloja los filtros de piso, permitiendo una adecuada circulación de aire libre.

• Plataforma de operación interior de 300 mm. de alto.
• Superficie de 2 filas de rejillas galvanizadas.
• Bajo las rejillas se ubican los Filtros Paint-Stop para realizar una primera filtración del particulado sólido proveniente del proceso de pintado.
• Acceso exterior por rampas de acero galvanizado independientes.
• Peso máximo que soporta la plataforma: 3 toneladas.
• Largo de rampa de acceso: 1.900 mm.
• Rampas ajustables para distintos anchos de vehículos.
• Es posibles removerlas a fin de facilitar el espacio exterior de la cabina.

Rampa de acceso única (opcional)

• Acceso y salida de vehículos por rampa a lo largo de todo el ancho de la puerta de acceso principal.
• 3.000 mm de ancho, 1.900 mm de largo.

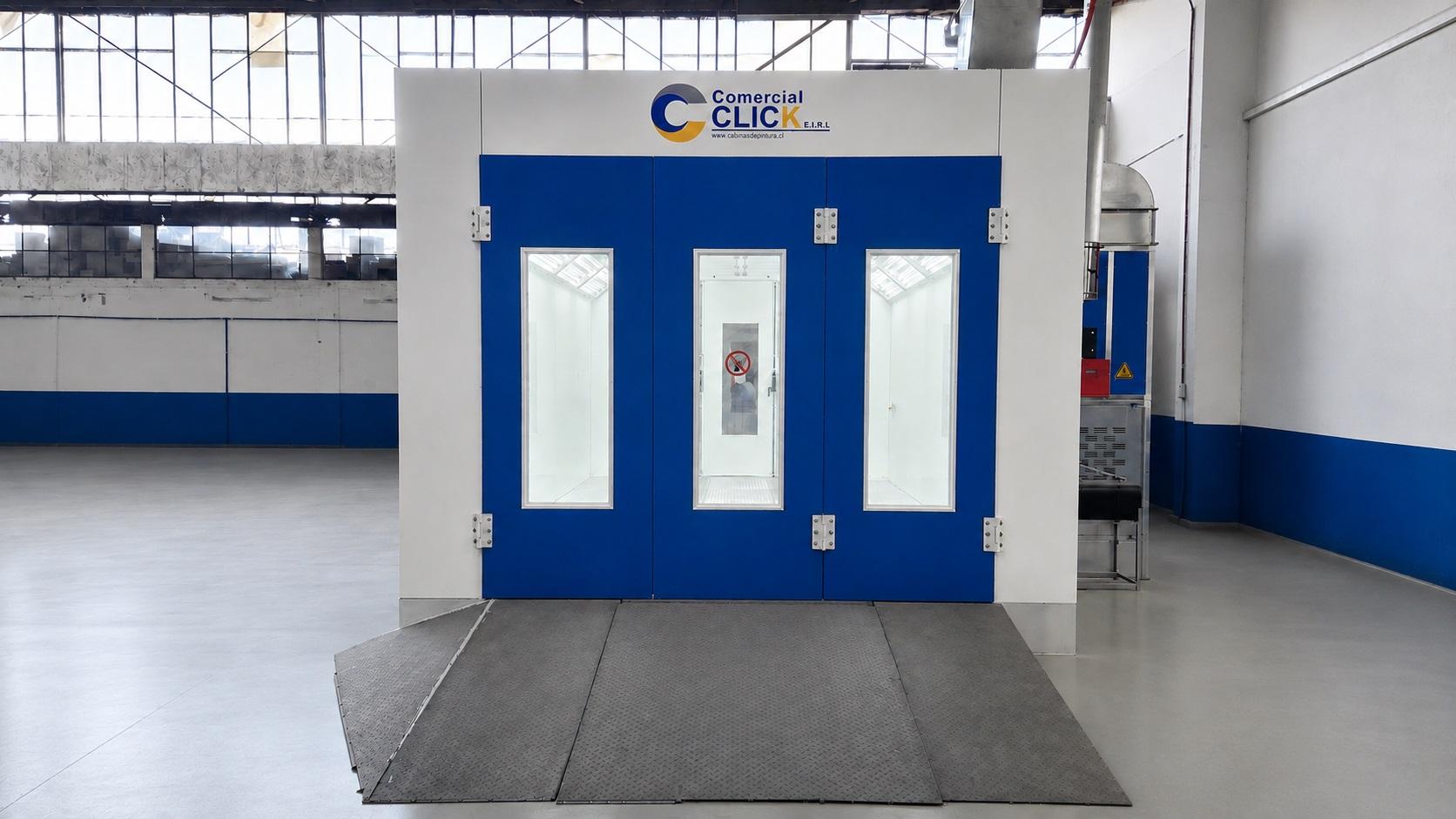

Acceso principal con 3 hojas abatibles

Acceso de vehículo de hasta 2.600 mm. de alto, que permite un fácil y rápido acceso sin sacrificar el espacio exterior.

• Disposición: 3 hojas plegables.
• Medidas: 3.000 mm de ancho, 2.600 mm de alto.
• Acceso visual por vidrio templado.
• Operación manual con sistema de seguridad para apertura/cierre.

Túnel de pintura (opcional)

Mejora tu cadena de producción con un ingreso y salida en un único sentido, acortando los tiempos de pintura.

• Acceso y salida de vehículos por ambos extremos.
• Acceso: 3.000 mm de ancho, 2.600 mm de alto.
• Salida: 3.000 mm de ancho, 2.600 mm de alto.
• Acceso visual por vidrio templado.
• Operación manual con sistema de seguridad para apertura/cierre
• Revisa las cabinas de túnel instaladas por Comercial Click.

Puerta de Acceso de Operador

La puerta de servicio cuenta con una ventana de seguridad para la inspección junto a un sistema de apertura automática como dispositivo de seguridad en caso de generarse una sobrepresión dentro de la cabina.

• Apertura simple hacia el exterior.
• Medidas: 2.000 x 700 mm de alto y ancho.
• Acceso controlado con cierres a presión.
• Instalación de la puerta en uno de sus costados.

Paredes laterales

La Cabina de Pintura CLK-T RE 7 m posee paredes laterales fabricadas con paneles de poliestireno de 50mm. de espesor, recubiertas con placas metálicas de 0,5 mm. de espesor por ambos lados, logrando una densidad de 10 kg/m. Cada panel se encuentra prepintada de color blanco por ambos lados.

• Estos paneles poseen una excelente aislación térmica y acústica, junto con una alta resistencia mecánica.

Filtro PLENUM filtrante F5/M5

Filtro ubicado en el techo de la cabina para retener las partículas finas desde el exterior o en circulación, con una eficiencia de 98% y una resistencia al calor de 100/120°C.

• Eficiencia: 98%
• Pérdida de carga inicial: 27 Pa
• Pérdida de carga final: 400 Pa
• Resistencia: 100 – 120°C
• Reacción al fuego: F1
• Clasificación (EN 779): F5/M5
• Velocidad aire: 0.25 m/s
• Capacidad de retención: 550 gr/m2
• Reutilizable: No

Revisa la información técnica del filtro Plenum F5/M5

Iluminación interior LED

La iluminación interior de la cabina es proporcionada por 10 equipos de luces LED, ubicados en la unión de las paredes y el techo, dispuesta longitudinalmente en 45°por ambos costados, a lo largo de toda la cabina.

• Equipos de luces led (de bajo consumo) instalados en angulo de 45° en ambos costados, logrando una iluminación homogénea.
• Equipo de luces LED
• Protección: IP54
• Certificación: CE
• Iluminación Total: 800 LUX
• Consumo Total: 880 W

Unidad de Calefacción y Ventilación

Mientas que sistema de calefacción permite un horneado a 80° rápido, parejo y seguro, el sistema de ventilación permite genera un ambiente libre de partículas nocivas.

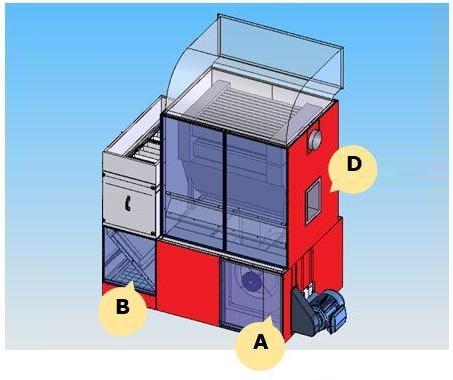

Característica

Compuerta de regulación eléctrica de entrada de aire.
(A)  Sistema de admisión de aire equipado con 1 turbo ventilador de accionamiento directo, motor fuera de flujo, con una potencia de 7,5 KW con una capacidad de aire de 25.000 m3/hr (500Pa).
(B)  Sistema de filtros (carbón activado)
(D)  Ubicación de quemador e intercambiador de calor
Recirculación parcial del aire durante la fase de horneado o secado.
Estructura exterior de habitáculos con chapa pintada, panel con aislamiento de lana de vidrio.
Compuerta neumática para cambio de ciclo Extracción/Secado (recirculación).

Velocidad de aire de 0,21 m/s.
Nivel de ruido: 80 dB (promedio)

Unidad de Calefacción

Permite mantener una temperatura de constante de 25° para el proceso de pintura todo el año. Además, permite elevar la temperatura interior a 80° por 5-10 minutos para un secado más rápido, parejo y seguro.

Característica

Intercambiador de calor equipado con quemador diésel marca Riello (Italia) de 200 kcal/h.
Fase de pintado con temperatura de 20 – 35°C.
Fase de secado hasta 80°C.
Termostato de seguridad para exceso de temperatura
100% escape de aire durante la fase de pintura.
Consumo de diésel: 8-18 kg/hr (Consumo Mín – Consumo Máx.)

Certificación de Puntos de Emisión

Junto con inscribir y certificar los punto de emisión, estos serán controlados anualmente.

Una vez instalada la Cabina de Pintura, cada cliente debe registrar los puntos de emisión de extracción como de combustión ante el SEREMI. Comercial Click dispone de un conjunto de partner que se encargan de realizar tanto las mediciones requeridas requeridas como las certificaciones necesarias para entregar la cabina de pintura 100% operativa.

Sistema de Comando y Control

Tablero de control equipado para realizar los distintos procesos de trabajo: Pintado – Pintado con Temperatura – Secado.

Procesos controlados

• Pintado
• Pintado con Temperatura
• Secado
• Parada de Emergencia
• Controlador de Temperatura
• Tiempo de Secado
• Horas de Trabajo
• Indicador Exceso de Presión

Mantenimiento y repuestos

El mantenimiento regular es un proceso crítico para garantizar una correcta operación de la Cabina de Pintura CLK-T RE 7m, además de extender su vida útil.

El panel de control de la cabina cuenta un control de horas de operación, permitiendo estimar la ejecución de las diversas actividades de mantenimiento según el plan recomendado.

En Comercial Click contamos con todos los filtros necesario para su recambio, junto con un servicio de mantenimiento de alta calidad que se ajusta a sus condiciones y horarios de trabajo, permitiendo mantener 100% operativa su cabina de pintura sin generar interrupciones en su cadena productiva.

El panel de control de la cabina cuenta un control de horas de operación, permitiendo estimar la ejecución de las diversas actividades de mantenimiento según el plan recomendado. En Comercial Click contamos con todos los filtros necesario para su recambio, junto con un servicio de mantenimiento de alta calidad que se ajusta a sus condiciones y horarios de trabajo, permitiendo mantener 100% operativa su cabina de pintura sin generar interrupciones en su cadena productiva.
