Cabina de Pintura Automotriz CLK-T RE (3.5m)
Cabina de Pintura compacta con acceso a Puente Grúa 100% personalizada
Antes de invertir en una cabina de pintura, es importante comprender qué problemas resuelve realmente. En la mayoría de los talleres e instalaciones industriales, los mayores costos no provienen del consumo eléctrico del equipo, sino de tres factores: reprocesos por contaminación del acabado, dispersión del overspray que obliga a limpiar continuamente el área de trabajo y baja productividad causada por procesos de pintura poco controlados. La Cabina de Pintura Industrial CLK-T RE 3.5 fue diseñada para abordar directamente estos desafíos mediante un recinto cerrado y compacto con iluminación superior LED a 800 lux, flujo de aire controlado tipo Cross Draft y un sistema de extracción y filtración que captura el material pulverizado en su origen. El resultado es un proceso de pintura más limpio, ordenado y repetible, que facilita obtener acabados consistentes, reduce las interrupciones operacionales y mejora el aprovechamiento del área productiva.
Cabina de Pintura compacta con acceso a Puente Grúa 100% personalizada
La Cabina de Pintura Industrial CLK-T RE 3.5m integra una solución de ingeniería donde cada componente cumple una función específica para mejorar el desempeño del proceso. Su sistema de ventilación Cross Draft genera un flujo de aire uniforme que conduce el overspray directamente hacia la pared filtrante, reduciendo la permanencia de partículas en suspensión y favoreciendo acabados más limpios y consistentes. Su diseño compacto permite instalar una estación de pintura completamente funcional ocupando una superficie significativamente menor que otras soluciones de igual capacidad, optimizando el uso del espacio disponible en planta. Además, su motor extractor de alta eficiencia, dimensionado específicamente para el caudal requerido, junto con la iluminación LED de bajo consumo y los paneles aislados térmicamente de 50 mm, contribuyen a disminuir el consumo energético y los costos de operación sin comprometer el rendimiento del sistema.
 |
CAUDAL DEL AIRE
Control del oversprayEl flujo de aire transversal transporta las partículas de pintura hacia la pared filtrante, disminuyendo la contaminación del área de trabajo y mejorando la estabilidad del proceso de aplicación. |
 |
ESPACIOS REDUCIDOS
Diseño compactoLa cabina concentra todas las funciones necesarias para pintar en un recinto de dimensiones optimizadas, permitiendo liberar superficie útil para otras operaciones productivas. |
 |
IMPACTO ECONÓMICO
Eficiencia energéticaEl conjunto formado por un motor extractor correctamente dimensionado, iluminación LED industrial y paneles con aislamiento térmico reduce la potencia instalada y contribuye a mantener bajos costos de operación durante toda la vida útil del equipo. |
Especificaciones Técnicas
Revise un resumen de las especificaciones de nuestra cabina CLK-T RE 3.5m.
| Medidas Externas | 4.960 x 4.000 x 3.750 mm de largo, ancho y alto |
| Medidas Internas | 3.500 x 3.900x 2.750 mm de largo, ancho y alto |
| Medidas Puerta Acceso Principal | 3.000 x 2.650 mm de ancho y alto |
| Medidas Puerta Personal | No posee |
| Velocidad del Aire | 0.25 m/s () |
| Presión de aire (interior) | 500 Pa |
| Flujo de aire | 14.000 m3/hr |
| Luces | 4 equipos de 22W en techo y 4 equipos 22W a media altura |
| Iluminación total | 800 LUX / 528 W. |
| Prefiltros de techo | Plenum para particualr finas F5/M5 (incluido) |
| Filtros de extracción | Fibra de Vidrio PAINT-STOP (incluido) |
| Filtros de inyección de aire | Filtros para Retención de Polvo Clase G3 y G4 (incluido) |
| Motor | 4KW – 380V |
| Insulación Térmica | Poliestireno |
| Espesor de los paneles | 50 mm. |
| Luminarias | Equipos dispuestos en 45° – LED |
| Descarga la FICHA TÉCNICA (pdf) |
|
|
Características
Revisa todas las principales características y opciones de nuestra Cabina de Pintura CLK-T RE 3.5m.
 |
PISO INTERIOR
Acceso a nivel de losaLa cabina es instalada herméticamente sobre la losa del galpón, permitiendo un acceso fácil y directo de los carros de pintura o bien, los carros o estructura de soporte de piezas de alto tonelaje.
|
 |
INGRESO DE VEHÍCULOS

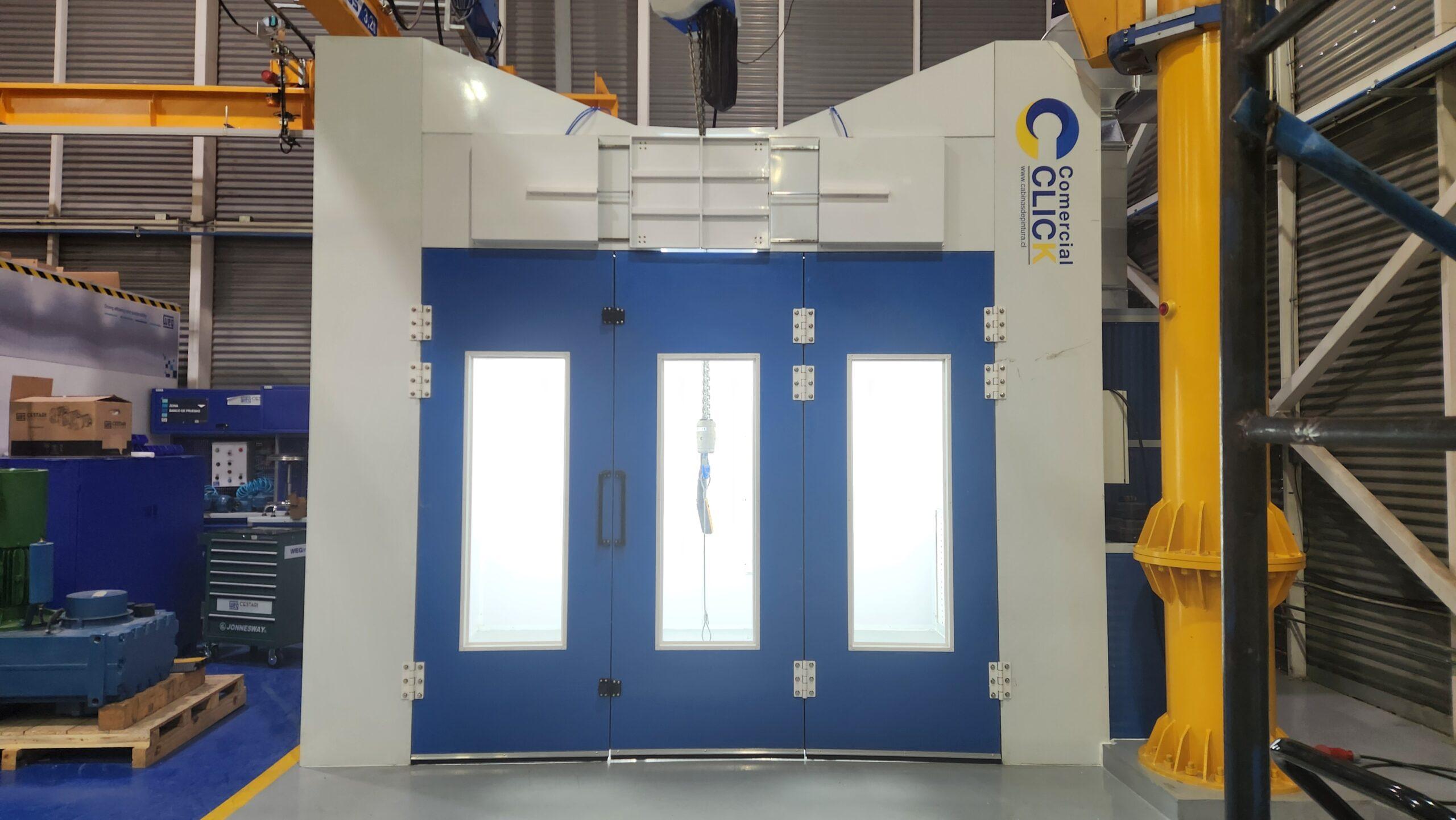

Acceso principal con 3 hojas abatiblesAcceso de vehículo de hasta 2.650 mm. de alto, que permite un fácil y rápido acceso sin sacrificar el espacio exterior.
|
 |
INGRESO DE PIEZAS Y ESTRUCTURAS

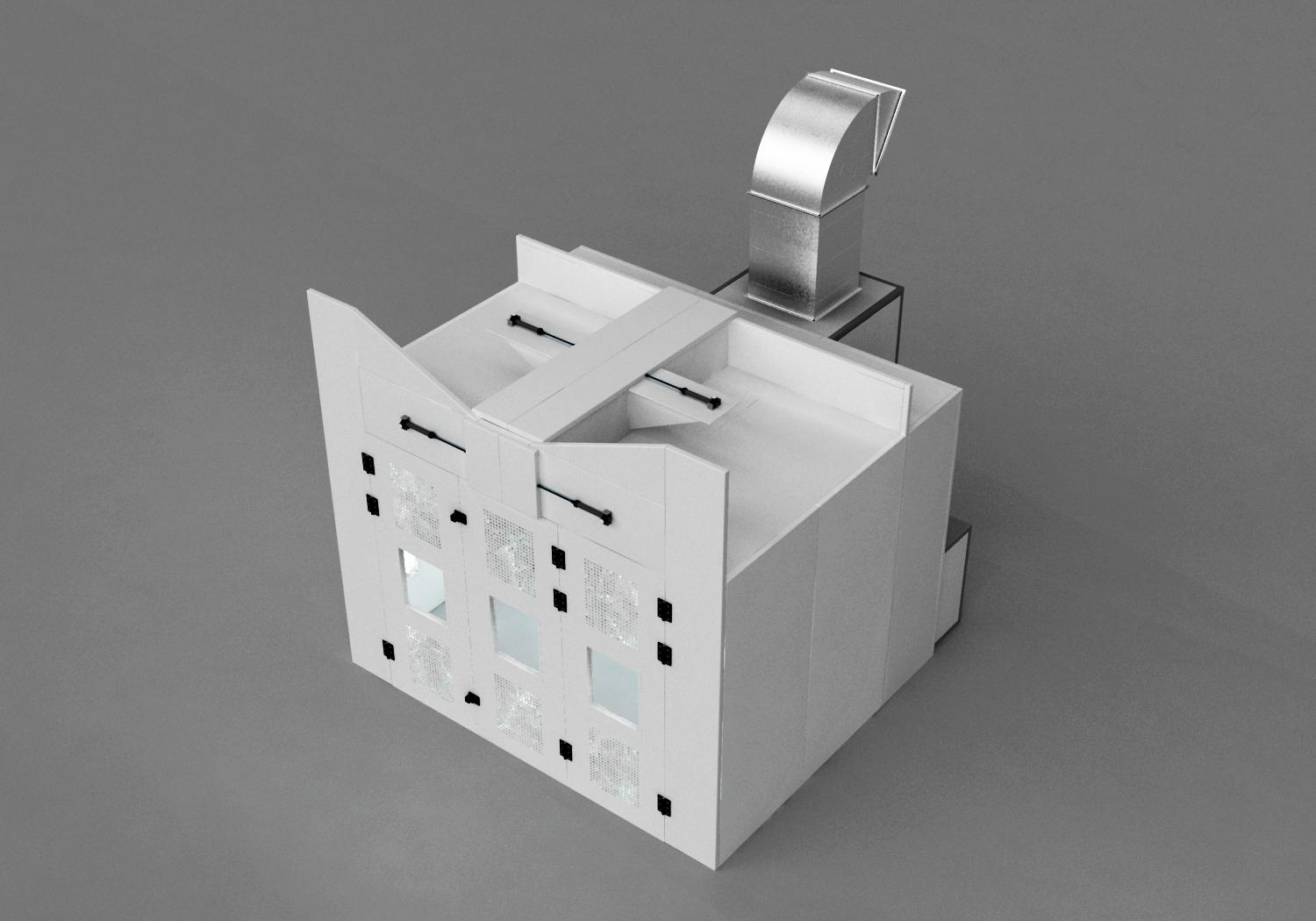

Acceso con puente grúaAgracias a su sistema de apertura automático en el techo, permite el ingreso de las piezas o estructuras izada por un puente grúa. .
|
 |
ESTRUCTURA
Paredes lateralesLa Cabina de Pintura CLK-T RE 3.5 m posee paredes laterales fabricadas con paneles de poliestireno de 50mm. de espesor, recubiertas con placas metálicas de 0,5 mm. de espesor por ambos lados, logrando una densidad de 10 kg/m. Cada panel se encuentra prepintada de color blanco por ambos lados.
|
|
ILUMINACIÓN

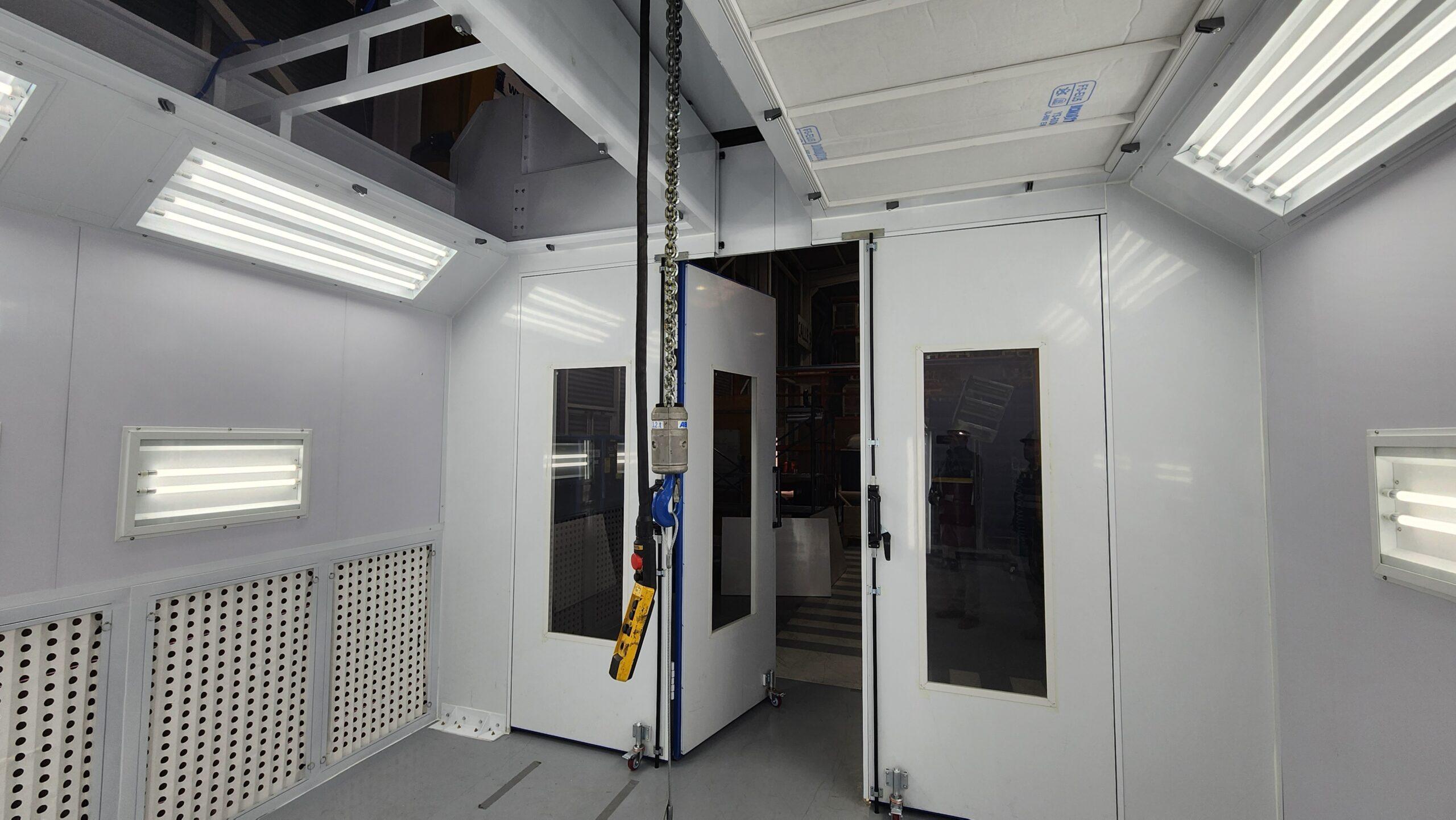

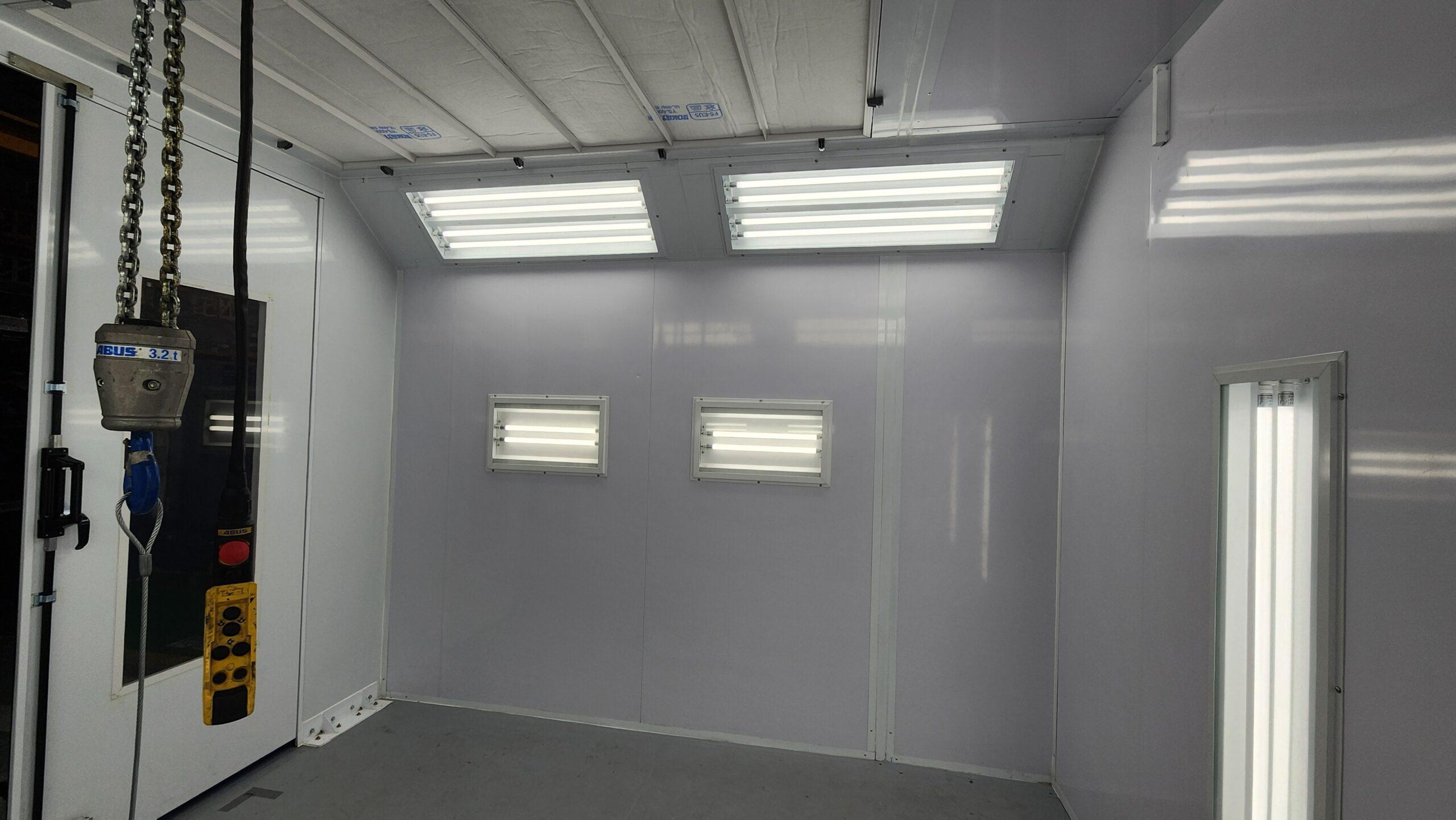

Iluminación interior LEDLa iluminación interior de la cabina es proporcionada por 10 equipos de luces LED, ubicados en la unión de las paredes y el techo, dispuesta longitudinalmente en 45°por ambos costados, a lo largo de toda la cabina.
|
 |
TEMPERATURA Y SECADO
Unidad de ventilaciónEl sistema de ventilación ubicado en la parte posterior de la cabina de pintura permite genera un ambiente libre de partículas nocivas. CaracterísticaCompuerta de regulación eléctrica de entrada de aire. Velocidad de aire de 0,25 m/s.
|
imagen referencial de tablero de control modelo CLK-.RE 7m |
PANEL DE CONTROL CENTRAL
Sistema de Comando y ControlTablero de control equipado para realizar el proceso de Pintado Procesos controlados
|
|
REPUESTOS
Mantenimiento y repuestosEl mantenimiento regular es un proceso crítico para garantizar una correcta operación de la Cabina de Pintura CLK-T RE 3.5m, además de extender su vida útil. El panel de control de la cabina cuenta un control de horas de operación, permitiendo estimar la ejecución de las diversas actividades de mantenimiento según el plan recomendado. En Comercial Click contamos con todos los filtros necesario para su recambio, junto con un servicio de mantenimiento de alta calidad que se ajusta a sus condiciones y horarios de trabajo, permitiendo mantener 100% operativa su cabina de pintura sin generar interrupciones en su cadena productiva.
El panel de control de la cabina cuenta un control de horas de operación, permitiendo estimar la ejecución de las diversas actividades de mantenimiento según el plan recomendado. En Comercial Click contamos con todos los filtros necesario para su recambio, junto con un servicio de mantenimiento de alta calidad que se ajusta a sus condiciones y horarios de trabajo, permitiendo mantener 100% operativa su cabina de pintura sin generar interrupciones en su cadena productiva. |
|
Han confiado en nosotros
 |
 |
 |
 |
 |
Preguntas frecuentes
Si tienes alguna duda adicional, escríbenos a contacto@comercialcliick.cl o llamanos al +562 3324 7534
-
¿Cuáles con las obras civiles necesarias para operar una Cabina de Pintura?Son 3 obras civiles necesarias para la instalación y operación de una cabina de pintura
- Losa nivelada
- Red eléctrica
- Red neumática
-
¿La Cabina de Pintura incluye las obras civiles necesarias?No. El precio de la cabina no incluye ninguna de las obras civiles.
-
¿Cuántos días tarda en instalar la Cabina de Pintura?Aproximadamente 7 días hábiles, dependiendo de las características de cada proyecto
-
¿Cuántos días tarda la entrega de la Cabina de Pintura?La entrega es inmediata (Sujeto a disponibilidad).
-
¿El despacho o traslado está incluido?No hay costo asociado para la ciudad de Santiago. Para el resto de la región metropolitana y regiones del país, disponemos de múltiples opciones de transporte
-
¿La Cabina de Pintura posee garantías?Si. Nuestra cabina CLK-T RE (3.5m) posee una garantía por 12 meses sobre el funcionamiento normal de sus partes, piezas e instalación.
|
|
