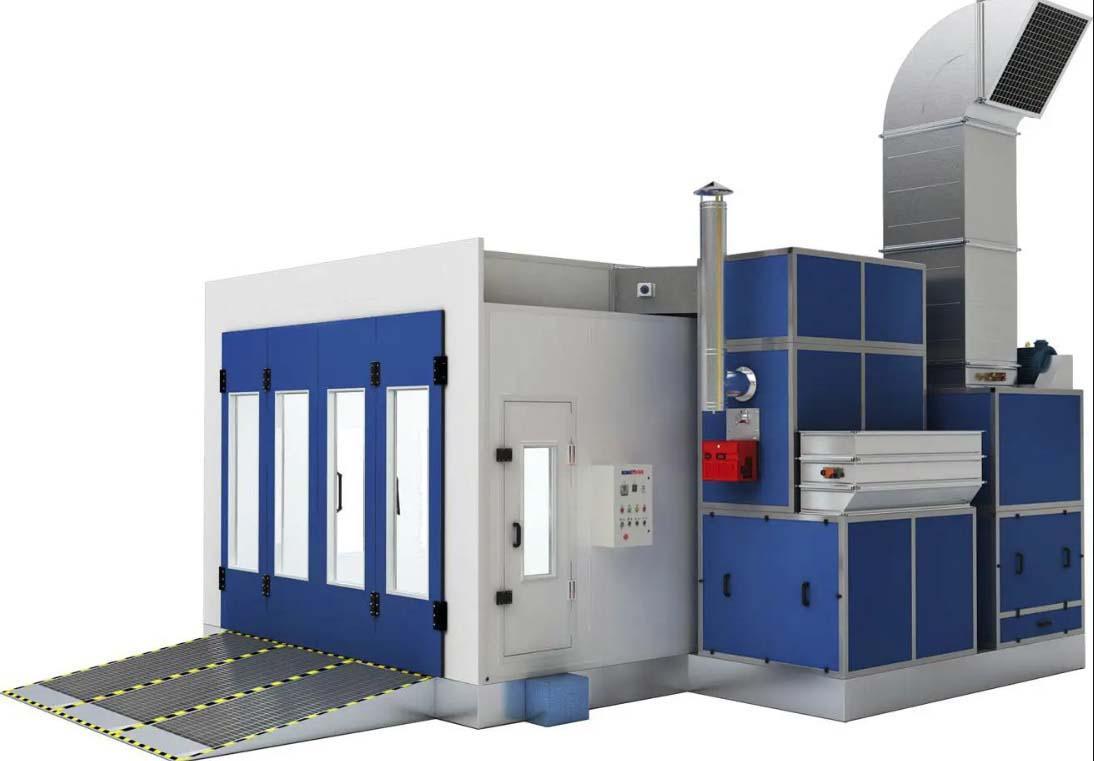

Cabina de Pintura CLK-T RE Platinum (8.0m)

Cabina de Pintura CLK-T RE Platinum máximo equipamiento

Cabina de pintura fabricadas construida con los más altos estándares para que logres un acabado de pintura del más alto nivel a un bajo costo operacional.

Doble sistema de circulación de aire: Inyección de aire filtrado con temperatura controlada y Extracción de aire filtrado de partículas. Ambos sistema operan de forma independiente.

Con un flujo de aire de 28.000 m3/hr permite una mayor circulación de aire filtrado para lograr un proceso de pintado en menores tiempos, disminuyendo los tiempo de pintura por vehículo.

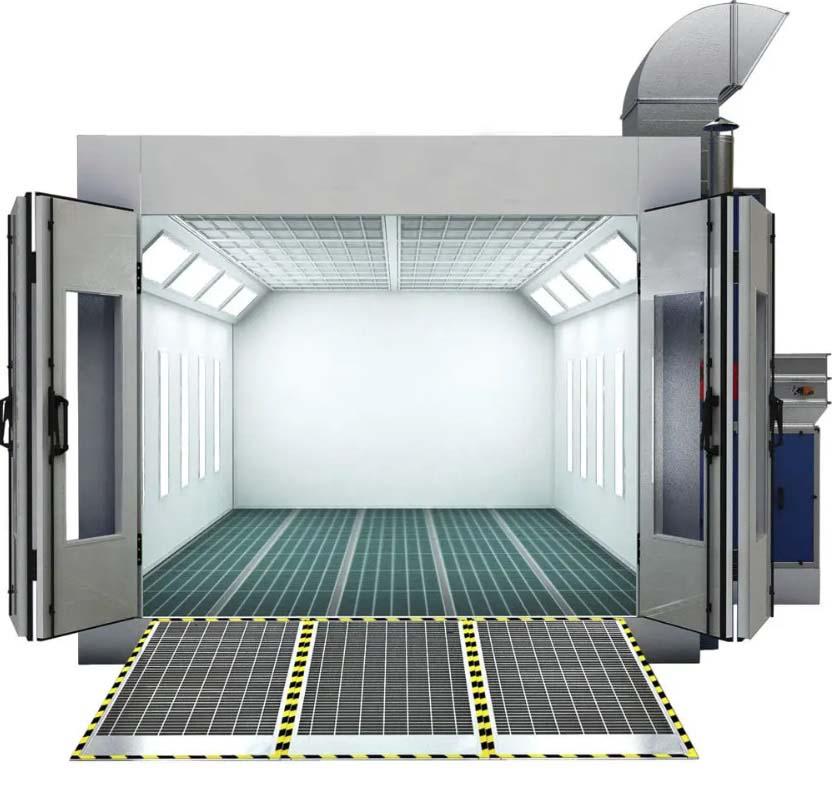

Con un sistema de iluminación LED, cuenta con dispositivos dispuestos a 45° en la unión del techo con las paredes, junto con hileras de luces LED dispuestas verticalmente en las paredes interiores. Esto permite iluminar eficientemente las diversas áreas de pintura junto con disminuir los costos por consumo eléctríco, alargando la vida útil de todas las iluminarias.

Con de 89,6 m3 útiles (interior), instalada sobre una plataforma de 300 mm con rampas de acceso en todo el ancho de la entrada de la cabina (mucho más que las huellas de acceso).

Con 3 puertas de accesos con 100mm más altas, permite una rango mas amplio de vehículo a pintar.

La Cabina de Pintura CLK-T RE Platinum es más segura para las personas al contar con barra de apertura antipánico, permitiendo una apertura más rápida en caso de emergencias.

Cabina de Pintura CLK-T RE Platinum esta equipada con: Filtros para Retencion de Polvo Clase G3 y G4 para el ingreso de aire y Filtros de Cartón Plegado + Fibra de Vidrio PAINT-STOP para la extracción de aire. Además, disponemos de amplia variedad de filtros para cabinas de pintura.

CARACTERÍSTICAS TÉCNICAS DESPACHO CLIENTES PREGUNTAS FRECUENTES FICHA TÉCNICA

CARACTERÍSTICAS TÉCNICAS

Dimensiones
Exterior: 8.120 mm. x 5.450 mm. x 3.600 mm.（Largo x Ancho x Alto)
Interior: 8.000 mm.x 4.000 mm. x 2.800 mm. (Largo x Ancho x Alto)

Base
Plataforma metálica sobre piso de 300 mm de altura.
Superficie total cubierta con filtros y rejillas de tránsito galvanizadas y
antideslizantes.
Rampa de acceso de vehículos de superficie completa (Peso máximo por llanta 680 Kg).
Altura Cámara de Plenum 500 mm.

Paneles
Paredes Paneles poliuretano color blanco de 55mm de espesor, recubiertos
con placas laminadas de 0,6mm.
Techo Placas de acero galvanizado.

Puerta de Acceso Principal
Para cabina de Puerta
Delantera y Flujo Lineal
Puertas de acceso principal de 3 hojas fabricadas en marco de
aleación de aluminio con aislación PU con ventanas para visualización
con vidrios templados de 5mm de espesor
Dimensiones 3.000×2.700 mm. (Ancho x Alto)

Acceso Personal
Dimensiones
1 Unidad, puerta de personal de 700×2000mm (Ancho x Alto), con
ventanas para visualización con vidrios templados de 5mm de
espesor.
Apertura interior con barra antipánico

Sistema de Iluminación
Luces de Techo 10 equipos de luces LED dispuestos en ambos lados en 45°cada uno
de 4×22W.
Luces Laterales 10 equipos de luces dispuestos en ambos lados de forma vertical,
cada uno de 4×22W.
Clasificación Equipo de luces LED, protección clase IP54, Certificación CE.
Iluminación Total 1800 LUX / 1760W

Sistema de Filtrado
Pre-filtro Impulsión Filtro clase G3 para retención de partículas de polvo (EN779)
Filtros de Techo Filtro PLENUM F5/M5, capacidad de retención de 600 g/m2.
Filtros de Extracción
Sistema de extracción equipado con filtros de fibra de vidrio PAINT-
STOP con características de alta eficiencia para retención de
partículas de pintura.
Filtros de carbón activado para eliminación de olores de solventes.

Sistema de Aire
Sistema de Impulsión 1 unidad, ventilador centrifugo de doble admisión accionados por
correa.
Potencia Motor de Impulsión 1 x 7,5KW, 380V, 50Hz (Motor marca SIEMENS)
Parámetros Presión de aire de 500Pa, con un flujo de aire 28.000m³/h
Controlador inyección de aire Actuador electrónico BELIMO NMU230 10N y actuador neumático.
Motor de Extracción 1 unidad, ventilador centrifugo de doble admisión accionado por
correa.
Potencia Motor de Extracción 1 x 7,5KW, 380V, 50Hz (Motor marca SIEMENS)
Parámetros Presión de aire de 600Pa, con un flujo de aire 28.000m³/h
Velocidad de Aire +/- 0.24 m/s

Sistema de Calefacción
Intercambiador de Calor Fabricado de acero inoxidable 1Gr18Ni9Ti
Quemador 1 unidad, quemador GLP marca Riello RS5 de 260.000 Kcal/H
Temperatura Temperatura máxima de funcionamiento de 80°C.

Tablero Control
Funciones
Interruptor Pintado, Interruptor Pintado con Temperatura, Proceso de
Horneado, Parada de Emergencia, Indicador de Fallas, Controlador
de Temperatura, Indicado de exceso de presión, Hora de Trabajo.

CONSUMO TOTAL 17,5 KW

Descarga la ficha técnica aquí

Entrega: 60 días. Instalación incluida.

Despacho: sin costo para ciudad de Santiago. Para regiones disponemos de múltiples opciones para su traslado.
Podemos instalar tu Cabina de Pintura CLK – Platinum dejándola 100% operativa en cualquier punto de Chile. Tenemos las mejores soluciones para Regiones y Fuera de Chile.

contacto@comercialclick.cl

+56 2 3324 7534

Contacto

Detalles

Puerta Acceso Principal

Disposición: 3 hojas plegables.

Medidas: 3.000 mm. de ancho, 2.700 mm. de alto.

Acceso visual por vidrio templado de 5 mm.

Operación manual con sistema de seguridad para apertura/cierre.

Han confiado en nosotros

Nuestros cliente en más de 6 rubros

Preguntas frecuentes

Si tienes alguna duda o consulta, escríbenos a contacto@comercialclick.cl o llamanos al +562 3324 7534

¿Cuáles con las obras civiles necesarias para operar una Cabina de Pintura?
Son 3 obras civiles necesarias para la instalación y operación de una cabina de pintura
- Losa nivelada
- Red eléctrica
- Red neumática
¿La Cabina de Pintura incluye las obras civiles necesarias?

No. El precio de la cabina no incluye ninguna de las obras civiles.
¿Cuántos días tarda en instalar la Cabina de Pintura?

Aproximadamente 7 días hábiles, dependiendo de cada proyecto
¿Cuántos días tarda la entrega de la Cabina de Pintura?

La entrega es inmediata
¿El despacho o traslado está incluido?

No hay costo asociado para la ciudad de Santiago. Para el resto de la región metropolitana y regiones del país, disponemos de múltiples opciones de transporte
